In diesem Kapitel wird beschrieben, wie Simulationsläufe für die Modellierung und Alternativen gestartet und deren Status überprüft werden können.
Inhalte des Kapitels
Um einen Simulationslauf zu starten, muss das alternative Seitenmenü über die Schaltfläche |
|
geöffnet werden. |
Dort kann über die Schaltfläche |
|
ein Informationsdialog aufgerufen werden, der je nach Status der aktuellen Simulationsläufe Informationen und Aktionen anbietet. |
Wenn noch kein Simulationslauf ausgeführt wurde, erscheint der Hinweis aus Abbildung 1; wenn bereits Ergebnisse eines Simulationslaufs vorliegen, erscheint der Hinweis aus Abbildung 2.
Die Simulation kann über eine der Schaltflächen in den folgenden Abbildungen gestartet werden.

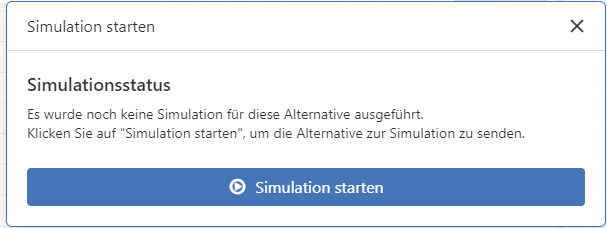

Abbildung 1 - Hinweis Simulation starten |

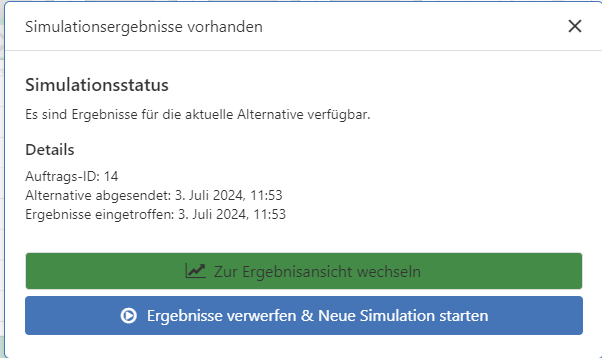

Abbildung 2 - Hinweis Simulation Ergebnisse |
Nach dem Start der Simulation erscheint in der entsprechenden Zeile eine Fortschrittsanzeige, die dem Benutzer Rückmeldung über den Fortschritt der Simulation gibt (siehe Abbildung 3).
Weitere Simulationen können jederzeit gestartet werden - die Anzahl der gleichzeitigen Simulationsläufe hängt von der jeweiligen Lizenz ab.
Parallele Simulationsaufträge aus verschiedenen Alternativen werden unabhängig voneinander an den Server übertragen, entsprechend klassifiziert und nach dem Prinzip der Warteschlange verarbeitet (siehe Abbildung 4).
Um eine Simulation abzubrechen, klicken Sie auf die |
|
Schaltfläche, um Informationen zum aktuell ausgeführten Simulationslauf aufzurufen (siehe Abbildung 3). |
In diesem Fenster kann die aktuell laufende Simulation durch Klicken auf die Schaltfläche „Simulation abbrechen“ abgebrochen werden.

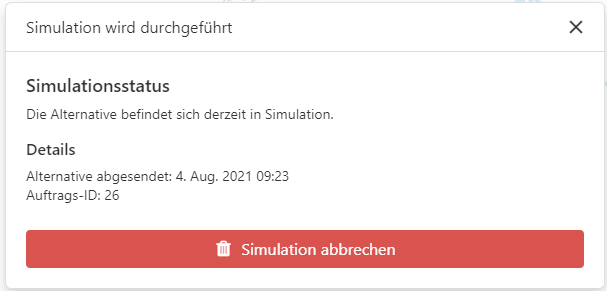

Abbildung 3 - Simulation abbrechen
Nach erfolgreichem Abschluss der Simulation wechselt die Statusanzeige zu |
|
Ein Klick auf diese Schaltfläche zeigt Informationen zum durchgeführten Simulationslauf an und bietet außerdem die Möglichkeit, einen neuen Simulationslauf zu starten (siehe Abbildung 2).
|
Hinweis: Mit dem Auslösen eines Simulationslaufs wird die jeweilige Alternative in ein Modell codiert und an einen Server übertragen. Der Server startet dann eine Anlagensimulationsinstanz mit einem zugehörigen Vorlagenmodell, in dem das Modell automatisch aufgebaut und simuliert wird. Die durchlaufenen Simulationsmodelle werden auf dem Server (einschließlich der entsprechenden Eingabe- und Ausgabedaten) in einem eindeutigen Simulationsauftragsordner zur späteren Ansicht gespeichert. Für diesen Simulationsauftragsordner wird im Informationsdialog ein Explorer-Link angezeigt, der zu einem Netzlaufwerk des Servers führt. Dazu muss der (Windows-)Benutzer über eine entsprechende Zugriffsberechtigung verfügen |
Wenn die Simulation fehlschlägt, wird dies über die |
|
oder |
|
Schaltfläche angezeigt. Ein Klick auf diese Schaltfläche zeigt Informationen zum fehlgeschlagenen Simulationslauf an. |

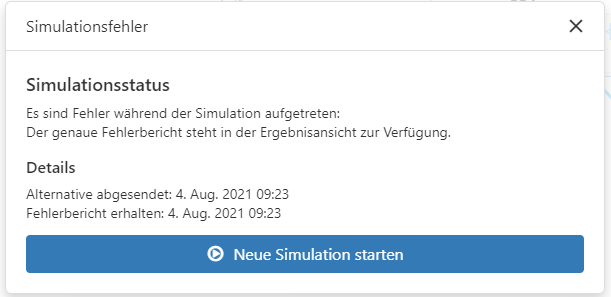

Abbildung 4 - Fehlgeschlagener Simulationslauf
Der Button |
|
ruft die Simulationsergebnisseite auf |
Wenn die Simulation fehlschlägt, können hier weitere Informationen angezeigt werden (siehe Abbildung 5). Detaillierte Erläuterungen zu den Simulationsergebnissen finden Sie im Kapitel Ergebnisse.

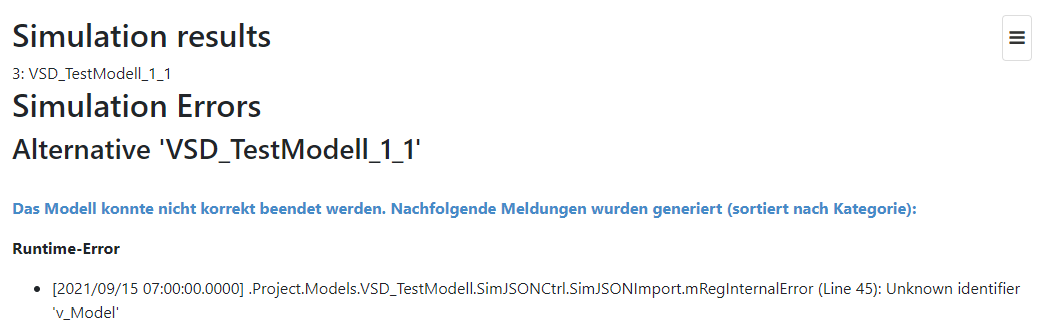

Abbildung 5 - Ergebnisansicht mit Fehler
